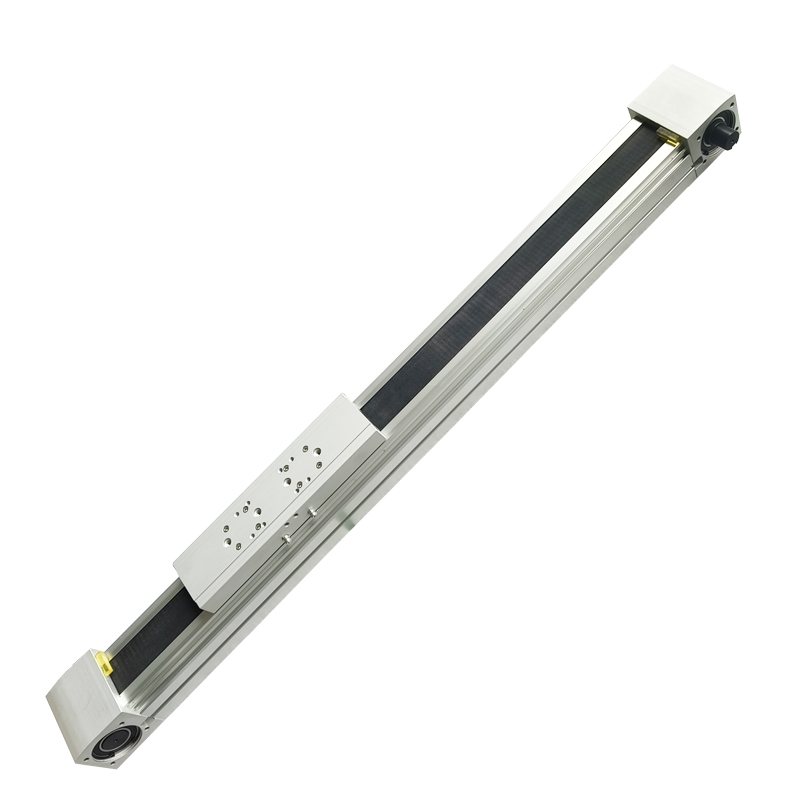

炯一DGE-40-ZR型全封闭同步带电动缸，缸筒型材64*64mm，有效行程100mm-3000mm，负载能力1kg-30kg，定位精度±0.1mm（行程1米以内的精度），最高速度5000mm/s（加减速时间0.2秒），同步轮20齿，同步带宽25mm，同步带导程5M，同步轮转一圈100mm，同步轮出轴Φ15mm，总长度=有效行程+469mm，低噪音，防尘能力强,相关配：上银直线导轨、德国马牌同步带、NSK防水防尘轴承，可单轴使用，可多轴组合，可根据客户行程要求设计定制，重量KG=6.98+0.81×行程（如行程1000mm=0.81×10）+1.8+0.82。
| DGE-40-ZR 全封闭同步带 |
标准产品 |
|
|
马力输出（W） |
400W 750W 220V |
|
|
额定扭矩N.m |
19.4 |
|
|
传动方式 |
皮带 |
|
|
重复定位精度（mm） |
±0.1 |
|
|
皮带规格（mm） |
25 |
|
|
皮带导程pitch（mm） |
5M |
|
|
最高速度（mm/sec） |
5000 |
|
|
最大搬运 重量（KG） |
水平使用 |
30 |
|
垂直使用 |
10 |
|
|
有效行程（mm） |
1～3000 |
|
同步带结构图
滑台尺寸图
电机配件
工作车间
应用设备
上海展会
1.体 积小重量轻 采用宽度尺寸小的铝制底座，实现了轻量、紧凑的构造。高刚性、高精度、价格低、体积小、重量轻、铝合金结构、模组化设计、滑动台和底座经过阳 极处理后，基座 与滑动台搭配，实现了高刚性和负载容量。对负载负荷的变位量小，用于搭载的质量或外部负载变动的用途也能依然保持高稳定性。
2.不锈钢带防尘装置 利用独有的密封垫片覆盖机构，采用不锈钢带，可防止异物进入引动器内部。注） 带不锈钢带时，由于限制了最大行程和最高速度，应加以注意。
3.个性化选择可根据客户的使用要求选择各品牌电机，我司标配台达伺服电机，根据具体的使用情况即加装减速机或直接使用。根据不同的应用可调整:

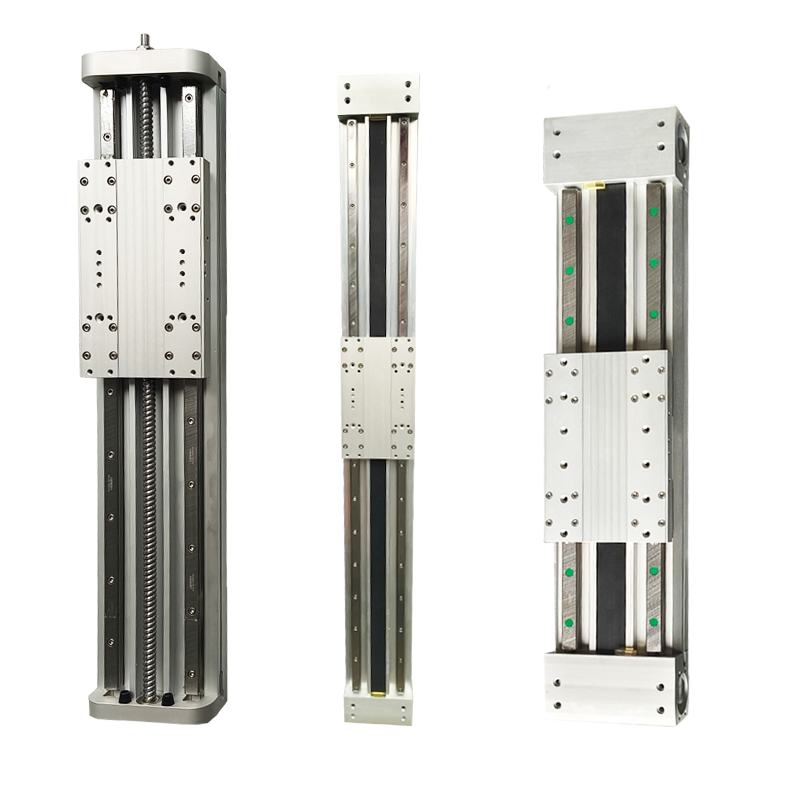

2种驱动方式:1、滚珠丝杠驱动 - 可重复精确定位；2、同步带驱动 - 适用于长行程、高速、高载荷搬送；
2种电机类型:1、步进电机 - 对于低速、高载荷的搬运非常适用；2、伺服电机 - 对于高速、稳定、精密的搬运非常适用；
4.滑台使用注意事项：1.产品工作中严禁接触滑动座并保持安全工作范围。2.滚珠螺杆产品垂直使用时【Z轴】为防止物品掉落建议马达需安装剎车装置；齿轮皮带驱动不建议垂直使用【Z轴】。3. 有效行程过大时可能会发生共振，行程越大时最大速度应该相对的降低。
5.滑 台润滑保养: 1.使用线性模块滑台时润滑是非常必要的，如果没有充分的润滑，运转时摩擦阻力会增加近而可能会成为缩短产品寿命的主要原因，而润滑方 式 大致分为手动润滑与自动强制润滑两种，可依照系统的运行速度’使用环境等需求做适当的选择 2.润滑给油的频率根据使用条件与环境而有所不同，一 般情形建议每运行１００km补充油脂一次.
|
1.涂覆机 2.制罐设备 3.丝印网印 4.LED设备 5.激光行业 6.舞台灯光 7.注塑机械手 8.PCB电子设备 9.自动焊锡设备 10.距离检测设备 11.医疗行业设备 |
12.数据芯片读写设备 13.老化测试设备：冠佳 14.包装设备（抓取移栽） 15.光电行业（卓茂光电） 16.无尘布设备：（硕源） 17.吹瓶设备自动上下料 18.针织行业：花样是缝纫机 19.光电设备：（丝杆比较多） 20.移栽送料：上下料、电路板 21.玻璃行业：手机屏擦拭移栽机 22.光伏太阳能、晶片检测、电机片 |
23.绕线机：变频器骨架自动上料机 24.鞋业：涂胶、皮革冲孔（万江技诠） 25.焊接设备：直缝焊机、自动焊接设备 26.冲压机械手：X轴伸缩、二次多工位 27.电池设备：（正业电池在线全自动X光检查机） 28.食品行业设备:防尘要求高，正负压出尘要求 29.自动车床送料：CNC工位连线（开粗料 精度要求） 30.压铸行业：自动取件机、取件臂、伸缩臂、喷雾机 31.裁切送料台：家具行业、自动开料机、设备厂（布料膜厂） 32.喷涂设备：单轴喷、平面喷、三轴一体机、水转印、三防喷涂（欧力、安达）、五轴往复机（XYZ） |
