多轴：X-Y龙门架模组滑台（进入下载）

      X-Y龙门架模组滑台，双轴向同步工作龙门架模组，多用于区间送料设备或者区间检测设备。

      轴向功能：双Y轴同步，X轴独立。

     工作区间：自定义工作行程，X、Y最大行程范围分别是0~6000mm、0~6000mm。非悬空构架的最大行程范围分别是：0~3000mm、0~3000mm。

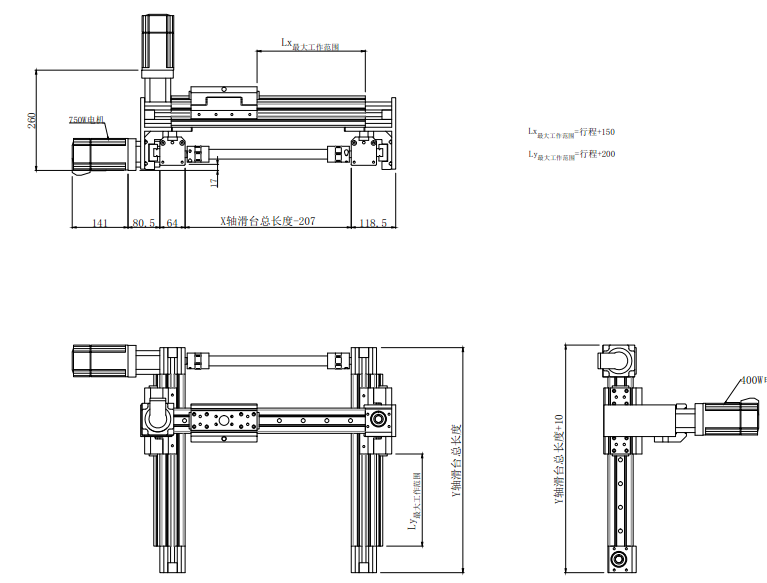

     下图中包括供下载的图纸，总长度等于有效行程与569mm之和。
